概 述：

TST5910N隔离型超高速动态应变仪和分析系统采用先进的隔离技术,多层屏蔽,有效抑制了辐射和传导干扰，可完成应力应变、振动（加速度、速度、位移）、冲击、声学、温度（各种类型热电偶）、压力、流量、力、扭矩、电压、电流等各种物理量的测试和分析，保证了在强干扰工况下各种物理量信号的精准测量。

1、适用范围

1.1 特别适用于电磁环境恶劣的强干扰环境准确测量；

1.2 特别适合传感器和采集系统多点接地场合使用；

1.3 可完成全桥、半桥、1／4桥（120Ω三线制）状态的应力应变的测试和分析；

1.4 配合桥式传感器，对力、压力、位移、速度、加速度等物理量进行精确测试；

1.5 内置了24V/4mA偏置电路，采集IEPE压电式加速度传感器和传声器的输出信号，实现振动加速度、振动速度、振动位移（模拟二次积分可选）的测试和分析；

1.6 选配电荷适调器，和压电式传感器配合，精准测量动态压力和加速度；

1.7 电压输入，对各种电压信号进行精确测量，与热电偶、磁电式速度传感器及各种变送器配合，对多种物理量进行测试和分析。

1.8 各种热电阻（如铂电阻、铜电阻等）温度传感器和热电阻适调器配合，对温度进行测试和分析；

1.9 各种两线制或三线制4~20mA电流输出型传感器和电流适调器配合，对电流输出型传感器的各物理量进行测量和分析；

2、特点：

2.1 外观设计为2U标准机箱，每台最多8或16通道，可直接安装于标准机柜内组成庞大的测试系统；

2.2 多层屏蔽，有效抑制了电场干扰、磁场干扰和电磁场干扰；

2.3 先进的隔离技术，保证输入、输出高度隔离,抗共模电压达500V,有效抑制了各种传导干扰；

2.4 支持智能导线识别功能，根据预定义模版自动设置测点参数；

2.5 支持TEDS传感器接入，根据国际标准，进行传感器参数自动导入；

2.6 USB3.0/千兆以太网通讯，与计算机实时通讯可长时间实时、无间断记录多通道信号，所有通道并行同步工作，连续采样速率可达256kHz/通道；

2.7 支持应变应力现场通道标定，可快速获知通道当前状态；

2.8 配合程控自动校准设备可实现电压、应变自动校准，并可根据用户自定义模版自动生成标定报告；

2.9 每通道包含独立的DSP实时信号处理系统和18bit逐次逼近型A/D转换器；

2.10 DMA方式实时数据传送，保证了数据传送的高速、稳定、不漏码、不死机；

2.11 半桥、全桥方式采用四线制供桥，具备桥压自动校准功能，保证远端桥压精度，无需测量导线电阻及修正；
技术指标

1、技术指标：

1.1 数据采集器技术指标

1.1.1通道数：单台2-32通道；

1.1.2输入阻抗：10MΩ//100pF；

1.1.3输入方式：SIN-DC、DIF-DC、AC、IEPE、GND；

1.1.4支持智能导线和TEDS传感器接入；

1.1.5电压测量满度值：±20V、±10V、±5V、±2V、±1V、±500mV、±200mV、±100mV、±50mV、±20mV、±10mV、±5mV；

1.1.6应变测量：

a)桥路方式：半桥、全桥采用四线制供桥；1/4桥（120Ω三线制）；

b)适用应变计桥路电阻：

i. 半桥、全桥：50Ω～10000Ω任意设定；

ii.三线制1/4桥：120Ω或350Ω（订货时确定）；

c)桥压：2V、5V、10V、24V；

d)****输出电流：50mA；

e)满度值：±100000με、±10000με、±1000με；

f)平衡方式：自动平衡；

1.1.7系统不确定度：±0.5%F.S(预热半小时后测量)；

1.1.8非线性：0.05%F.S；

1.1.9系统稳定度：0.05％/小时（20℃±1℃的环境下，预热一小时后测量）；

1.1.10放大器频响：DC～600kHz（＋0.5dB～-3dB）；

1.1.12低通滤波器：

a)截止频率（-3dB±1dB）：10、30、100 、300、1k、3k、10k、PASS(Hz)八档分档切换；

b)平坦度：小于0.1dB（2/3截止频率内）；

c)阻带衰减：－24dB/Oct；

1.1.13 过载状态指示：输入大于满度的95%，指示灯为红色，表示过载；

1.1.14 欠载状态指示：输入小于满度的5%，指示灯为绿色，表示欠载；

1.1.15 噪声：不大于3μVRMS（输入短路，在****增益和****带宽时折算至输入端）；

1.1.16 共模抑制（CMR）：不小于120dB；

1.1.17 共模电压：不小于 500V（DC/AC峰值）；

1.1.18 时间漂移：小于3μV/2小时（输入短路，预热1小时后，恒温，在****增益时折算至输入端）；

1.1.19 AD转换器：18位逐次逼近型AD；

1.1.20 通讯接口：USB3.0/千兆以太网接口；

1.1.21 连续采样速率：

a)单机箱不超过16通道同步采样时，最高1MHz/通道（海量存储）；

b)所有通道同步采样，最高256kHz/通道（海量存储）；

1.1.22瞬态采样（当采样速率大于100kHz，无抗混滤波器）：所有通道同时工作时， 每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k 、100k、200k、500k、1M、3M (Hz)分档切换;

1.1.23抗混滤波器（采样率大于100kHz，无抗混滤波器）：

a)滤波方式：每通道独立的模拟滤波+实时数字滤波组合抗混滤波器；

b)截止频率：采样速率的1/2.56倍，设置采样速率时同时同步设定；

c)阻带衰减：斜率为-120dB（Fs＜100kHz）；

d)平坦度（分析频率范围内）：小于0.1dB；

1.1.24触发方式：手动触发、外触发、信号触发、定时触发等；

1.1.25电源：

a)交流电源：220V，50Hz；

b)直流电源：10~30V；

1.1.26 使用环境：适用于GB/T 6587-2012-Ⅱ组条件；

1.1.27 外形尺寸：237mm（宽）×88mm（高）×328mm（深）（半19英寸2U机箱）；

482mm（宽）×88mm（高）×328mm（深）（19英寸2U机箱）。

1.2 TST5855-1 电荷适调器技术指标（选件）：

1.2.1 ****输入电荷量：105pC ；

1.2.2 输入电阻：大于1011Ω；

1.2.3 放大器输出灵敏度：0.1、1、10mV/pC；

1.2.4 准确度：小于1％（额定工作条件下，由7VRMS 160Hz正弦信号测量）；

1.2.5 噪声：小于5×10－3 pC；

1.2.6 ****带宽：0.3Hz～100kHz （+0.5dB～-3dB）；

1.2.7 失真度：小于0.5％（频率小于30kHz）；

1.2.8 外形尺寸：30mm（宽）×20mm（高）×80mm（长）。

1.3 TST3811 4～20mA适调器技术指标（选件）：

1.3.1 适用于两线制或三线制4～20mA传感器；

1.3.2 传感器电源：24V；

1.3.3 外形尺寸：30mm（宽）×20mm（高）×80mm（长）（单通道）

1.4 TST3814热电阻适调器技术指标（选件）：

1.4.1 适用传感器类型：PT10，PT100，PT1000；

1.4.2 测温范围：-200℃～850℃；

1.4.3 测温精度：0.5%±0.5℃；

1.4.4 恒流源(Iout)：1mA±2µA；

1.4.5 外形尺寸：30mm（宽）×20mm（高）×80mm（长）(单通道)
2、使用环境

2.1 温度：

2.1.1 贮存条件：-40℃～60℃；

2.1.2 极限条件：-10～50℃；

2.1.3 工作范围：0～40℃；

2.2 湿度：

2.2.1 工作范围：40℃（20～90）%RH；

2.2.2 贮存条件：50℃ 90%RH24h；

2.3 振动（非工作状态）：

2.3.1 频率循环范围：5～55～5Hz；

2.3.2 驱动振幅（峰值）：0.19mm；

2.3.3 扫频速率：小于或等于1倍频程/min；

2.3.4 在共振点上保持时间：10min；

2.3.5 振动方向：x、y、z。
系统框图

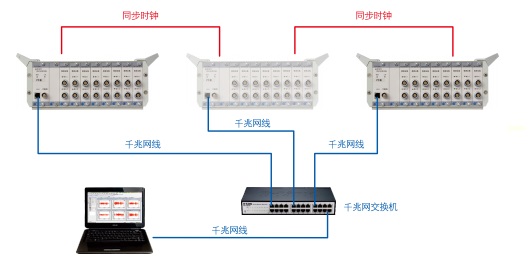

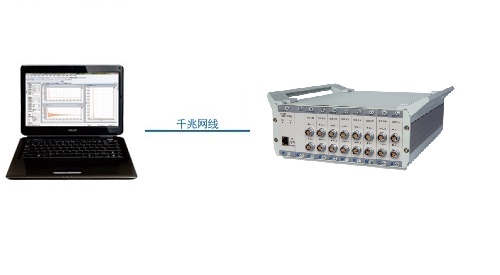

1、系统连接图

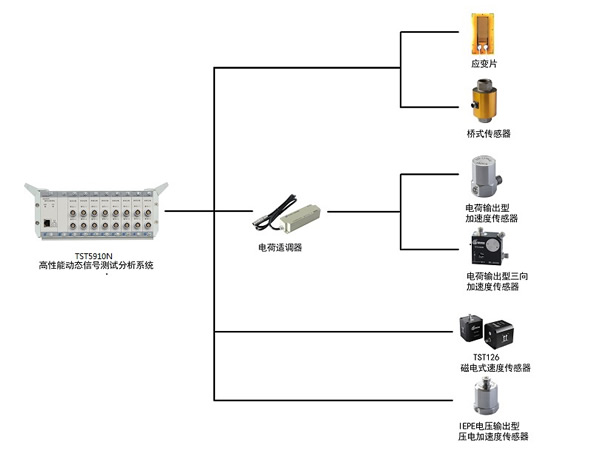

1.1仪器与传感器连接
