TSTMP模态分析系统
返 回
一、概述

  泰斯特电子推出的TSTMP试验模态分析软件,配合信号源、传感器、适调器、数据采集硬件和控制分析软件,可构成完整的试验模态分析系统。专业的技术培训,可保证用户可靠、正确、合理的使用本系统。
TSTMP试验模态分析软件是汇集了公司多年软硬件研发经验和广大用户对试验模态分析系统的改进建议,参考国内外试验模态分析领域专家学者的研究成果和指导意见设计而成,功能强大,特色鲜明;采用内嵌专业知识的软件模式,即使是非专业的用户也可以成功地进行模态试验;内嵌的工作流程保证符合质量标准的重复试验过程;强大的模态参数提取技术保证了高质量、不受操作者经验多寡的影响,即使对模态高度密集或阻尼很大的结构也游刃有余。

二、 软件功能

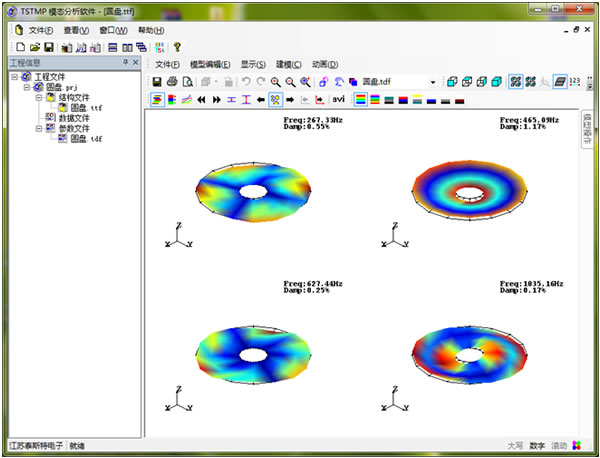

TSTMP试验模态分析软件,用VC++开 发的一套完整的试验模态分析软件,可用于WINDOWS 2000/XP/Vista/7环境。TSTMP软件可以通过数据分析,计算出振型数据,显示被测结构的振型三维动画,也可以显示模型的时域或频域的运行动挠度ODS (Operating Deflection Shape)。软件通过数据分析,可以确定被测结构的模态参数(固有频率、 振型、 阻尼比),用户可进一步用于结构动力响应等分析。 公司不断推出软件的新版本,及时为用户免费升级,确保用户可用最先进的方法、更好的进行试验模态分析工作。

三、 软件特点
■ 良好的联网功能: 支持局域网多用户同时使用TSTMP网络版软件,适合学生教学系统使用;
■ 几何建模:可以直接读入Excel格 式以及文本格式的模型文件;生成常用的规则结构模型;可利用子结构、 结点、 连线的添加、 删除、 移动、 复制、 镜像、 阵列等操作迅速完成复杂结构的建模工作;
■ 参数辨识:自互功率谱法和传递率法,频域分解法(FDD),强化频域分解法(EFDD),最小二乘复频域法(PolyMax),特征系统实现算法(ERA) ,随机子空间法(SSI)、峰值法,正交多项式拟合法,导纳圆法,最小二乘复指数法;
■ 模态试验结果验证:稳态图、 模态置信准则(MAC)、模态相位共线性、 相位偏移、 模态指示函数、模态参与因子;
■ 动画显示:各阶振型分别显示或同时显示一个或多个模型上;连续动画、 步进动画、 三维彩色动画、 等高线动画、四视图同步动画等;动画的幅度、速度可调;
■ ODS动画:实测数据动画地显示在模型上,形象地显示试件的真实的随时间各种动变形(加 速度、 速度、 位移、 应变以至脉冲响应IRF等 )过 程,尤其是以往很难观察的起动,停车等瞬态过程;响应频谱同步显示在模型上,形象地显示试件在各个频率激振下的变形情况,从而估计模态参数;
■ 数据交互:可读取常规格式(如文本格式数据等)进 行参数识别;几何模型、 静态动画图形的拷贝、打印;动画转换为AVI文件;所有识别的模态参数文件可保存、 打印,振型文件可导出为Word文件及文本文件。

四、 模态方法

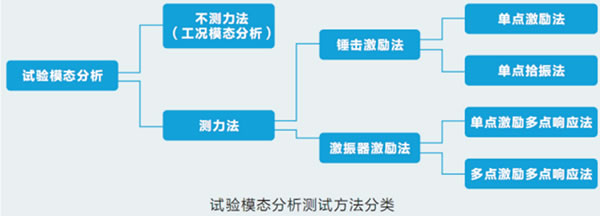

TSTMP试验模态分析软件按照工程应用直观的分为测力法和不测力法两大类,测力法是指在试验测试过程中给被测结构施加一个可控、可测的激励力,同时测试激励力和振动响应的值,分析计算得到频率响应函数(FRF),在此基础上进行各个模态参数的识别,最典型的PolyMax(最小二乘复频域法)就属于该类型,不测力法是在测试过程中由于结构本身的原因造成激励力很难测量,只是靠测得的振动响应数据来识别结构的模态参数,又称为工况模态分析,如典型的EFDD(强化频域分解法)就属于该类型。

五、软件功能
■ 模型结构的创建:提供模型创建的基本方法,能灵活的在txt文件,excel文件之间灵活切换,同时可导入简单结构的CAD文件;
■ 预处理:平滑、线型拟合、滤波、截取、降采样等等;
■ 谱分析:FFT、IFFT、自互谱、传函等;
■ 模态分析:峰值检测、圆拟合、传递率法、最小二乘复指数法、正交多项式法;
■ 高级模态分析(可选):时域直接参数识别(TDPI)、最小二乘频域法(LSFD)、结构系统参数识别(ISSPA)、频域直接参数识别方法(FDPI)等等 ;
■ 模态验证:模态比例因子(MSF),以及模态判定准则(MAC)是比较常用的两种方法。同时提供模态参预(MP)检验、模态相位共线性(MPC)和模态相位偏移(MPD)等等检验方法。
